公版和非公版7900GS对比

    很多朋友认为加电压是件危险的事情，对于厂商这种默认加压的手法持怀疑态度，实际上只要PCB设计出色，供电模块提供稳定充足的电流，搞好散热，提高少许电压并没有什么不妥。简单举个例子，NVIDIA从7800GTX到7800GTX 512MB，ATI从X1800XT到X1800XT OC，都是官方加压超频的手段。

    其实NVIDIA除了P455公版7900GS显卡之外，还有一个不为人知的P466 OEM版7900GS显卡，一起来看看：

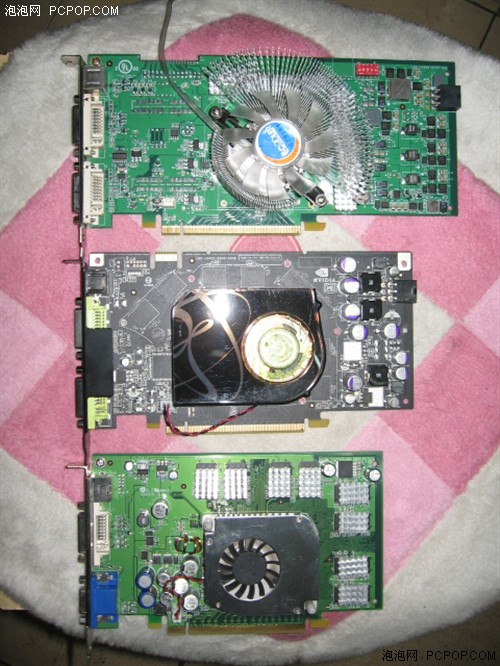

 上面这个最长的7900GS很特殊

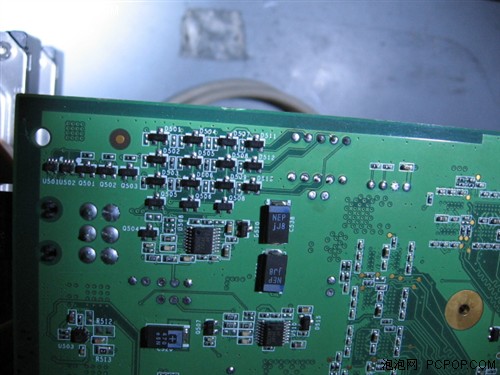

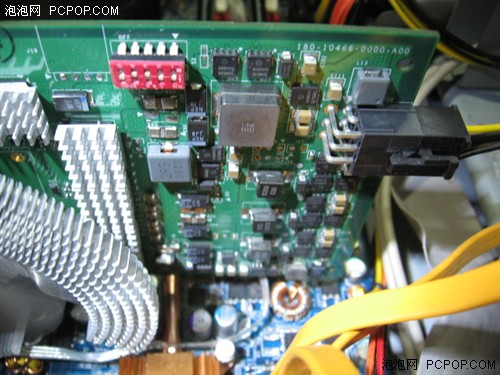

    这是NVIDIA专为SUN设计的P466公版PCB，独立的三项供电，全部为陶瓷电容和钽电容，真不敢想象这是款7900GS显卡。

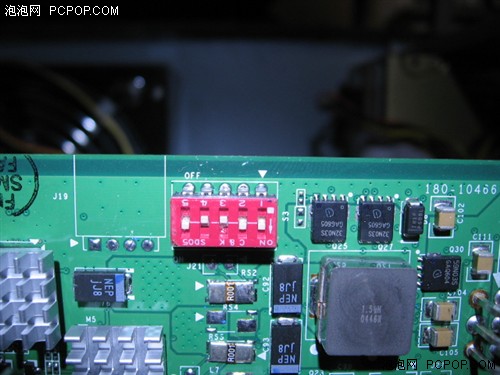

 一丝不苟的设计，扎实用料

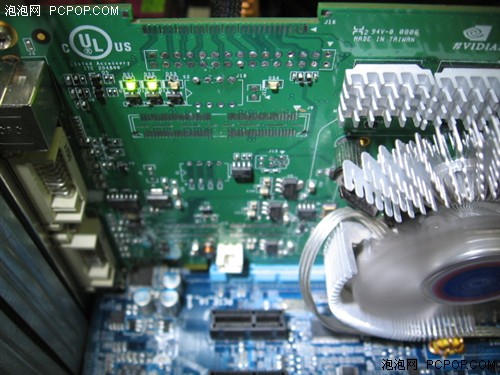

 这个特殊的接口不知道干吗用的

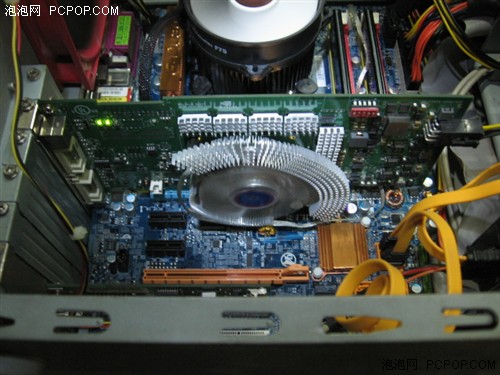

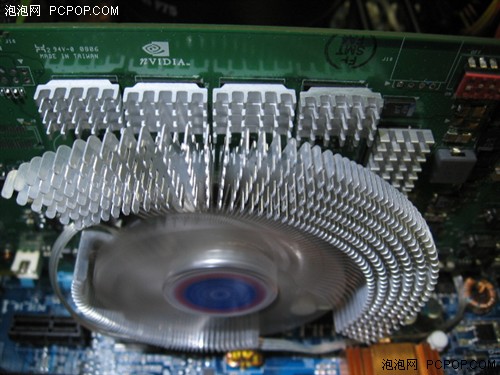

要超频先搞好散热，给他装上超频三的廉价散热器，效果其实还不错。







 这卡的确比普通7900GS长



    搞好散热之后，准备开始超频，检验一下NVIDIA公版的实力！

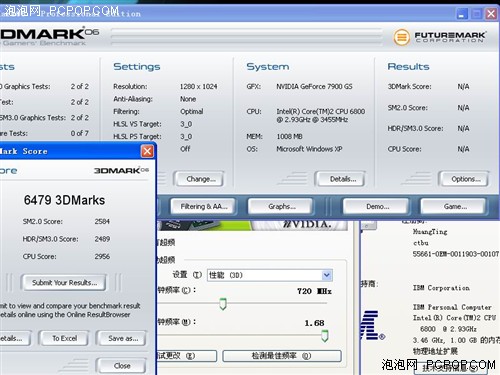

    核心轻轻松松就彪到了720MHz，显存频率并不算高，但已经达到驱动上限！

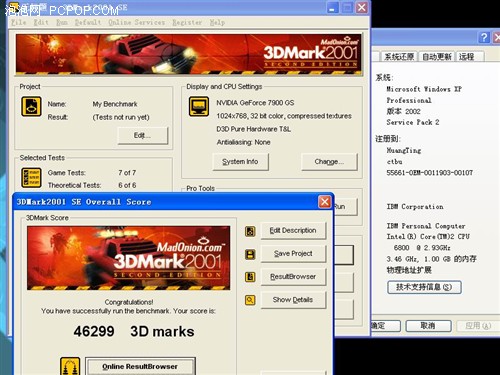

 高频率，再加上扣肉的支持，3DMark成绩很高。

    P455公版的7900GS核心顶多只能超到600MHz，而这款P466公版轻松达到700MHz以上，看来显卡的超频能力完全取决于核心电压，当然显卡PCB得保证足够的层数以及供电支持。

    7900GS使用了与7900GTX相同的G71核心，因此其频率上限就在650-700MHz，只要加压并不过分，不超过700MHz的话是绝对安全的，不过一想要超频就一定要搞好散热！
